Dây chuyền tạo hạt TPE / TPV Elastome
Sửa đổi hợp chất Elastome chỉnh sửa
Ứng dụng
Elastome nhựa nhiệt dẻo được viết tắt là TPE. Vật liệu TPE phổ biến nhất là vật liệu sửa đổi SBS / SEBS. TPE là một loại cao su có độ đàn hồi cao, nó cũng có đặc tính của ép phun, nó có độ cứng rộng, hiệu suất xử lý vượt trội, không cần lưu hóa và có thể tái chế để giảm chi phí. Chủ yếu được sử dụng trong các loại con dấu, nội thất ô tô, vật liệu cao su, phụ kiện đường ống khác nhau, dây và cáp, vv
Sửa đổi hỗn hợp SBS hoặc SEBS điều chỉnh tỷ lệ giữa SBS / SEBS, PP, chất độn và dầu làm đầy theo các yêu cầu độ cứng khác nhau. PP cung cấp độ cứng, tăng SBS / SEBS và làm đầy dầu để cải thiện tính linh hoạt.
Sửa đổi hợp chất Elastome - Mô tả quy trình lưu hóa động TPV
Ứng dụng
Thermoplastic Vulcanizate được viết tắt là TPV, Nó được gọi là quá trình lưu hóa động trong ngành công nghiệp. Thành phần hiện tại là PP, EPDM, chất độn, dầu làm đầy, chất liên kết ngang và phụ gia chế biến. Cái gọi là lưu hóa động có nghĩa là quá trình lưu hóa (liên kết ngang) của cao su và phân tán tan chảy được thực hiện đồng thời, pha cao su lưu hóa phân tán đồng đều pha liên tục của nhựa để tạo thành các hạt cao su có kích thước hạt từ 1 đến 2 μm dưới hành động cắt nghiêm trọng. Các sản phẩm TPV chủ yếu được sử dụng trong các loại con dấu, đế, phụ kiện đường ống khác nhau, dây và cáp, vv

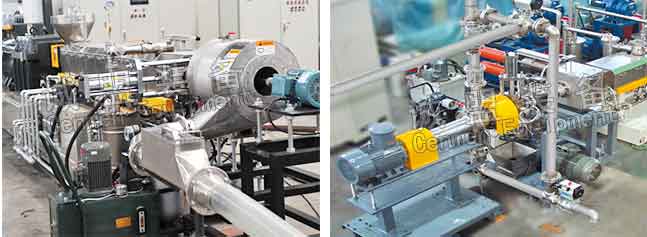

Đặc điểm thiết bị:
1. Áp dụng máy đùn trục vít đôi tốc độ cao và mô-men xoắn cao. Mô-men xoắn cao có thể chịu được tải trọng cao hơn và thích ứng với độ bền nóng chảy cao của cao su lưu hóa; tốc độ vít cao cung cấp tốc độ cắt cao hơn, phân tán cao su lưu hóa thành các hạt cao su có kích thước nhỏ và phân tán đồng đều trong nhựa.
2. Thùng vít L / D lớn và cho ăn nhiều liều. L / D lớn = 48: 1 ~ 52: 1 cung cấp thời gian lưu trú lâu hơn, có lợi để hoàn thành quá trình trộn phức tạp của quá trình đồng nhất hóa, lưu hóa và phân tán. Đồng thời, nó được trang bị nhiều bộ cấp liệu định lượng để cấp nhựa, cao su, chất độn, dầu làm đầy và tác nhân liên kết chéo vào thùng từng bước.
3. Thiết kế thùng và vít có độ chính xác cao. Vít và thùng có khe hở nhỏ và độ chính xác cao, và cấu trúc trục vít được tối ưu hóa để hoàn thành hiệu quả quá trình đồng nhất hóa nhựa nóng chảy và làm đầy dầu, và hoàn thành quá trình lưu hóa động bằng cách cắt và phân tán các yếu tố.
4. Phương pháp tạo hạt được chọn theo các đặc tính nóng chảy. Nguyên liệu thô và tỷ lệ khác nhau trong công thức có sự khác biệt lớn về đặc tính nóng chảy. Các sản phẩm có độ cứng cao hơn có thể chọn máy ép viên làm mát bằng nước, và các sản phẩm có độ nhớt thấp và dễ kết dính có thể sử dụng dưới máy ép viên nước.
Mô tả trên là một quá trình lưu hóa động một bước, phù hợp với điều kiện sản xuất với tỷ lệ công thức ổn định. Trong sản xuất thực tế, do yêu cầu hiệu suất sản phẩm khác nhau, tỷ lệ của từng thành phần trong công thức thay đổi rất lớn, và tỷ lệ và mức độ cao su lưu hóa cũng khá khác nhau. Quá trình lưu hóa động hai bước sẽ có khả năng ứng dụng mạnh mẽ hơn. Đó là, hai bộ dây chuyền sản xuất máy đùn trục vít đôi:
1. Máy đùn trục vít đôi đầu tiên là trộn đều PP, EPDM, chất độn và một lượng nhỏ dầu làm đầy và sau đó tạo viên.
2. Máy đùn trục vít đôi thứ hai là để trộn polymer, hầu hết các chất làm đầy dầu và chất liên kết ngang để hoàn thành liên kết ngang của EPDM và phân tán đồng đều nó.
